Iespējamās difuzoru pieslēguma situācijas un tām atbilstošie montāžas veidi
ERGOVENT difuzori var palīdzēt noslēpt gaisa kondicionēšanas sistēmas, kad tos izmanto ar ventilatoru konvektoru vienībām. Vēja ātrumi ir zemāki, padarot gaisa kondicionieri klusāku, un gaiss tiek vienmērīgāk sadalīts pa telpu, kad RONDO modeļi tiek novietoti dažādos telpas stūros.
1 situācija:
PIESLĒGUMS: AR LOKANO GOFRĒTO GAISA VADU
GAISA VADU SISTĒMA: METĀLA GAISA VADI (125 / 100 mm)
2 situācija:
PIESLĒGUMS: AR PIESLĒGŠANAS KĀRBU (metāla/plastmasas)
GRIESTU PABEIGTĪBA: ĢIPŠKARTONA PLĀKSNES VĒL NAV PIESKRŪVĒTAS
GAISA VADU SISTĒMA: 75 MM PLASTMASAS GAISA VADI
3 situācija:
PIESLĒGUMS: AR PIESLĒGŠANAS KĀRBU (metāla/plastmasas caurule)
GRIESTU PABEIGTĪBA: JAU PIESKRŪVĒTAS ĢIPŠKARTONA PLĀKSNES
GAISA VADU SISTĒMA: 75 MM PLASTMASAS GAISA VADI
Iespējamie pieslēguma diametri 125 un 100 mm.
Difuzori ir piemēroti viena un divu slāņu ģipškartona griestiem.
Cik daudz vietas vajag veiksmīgai montāžai?
Pieslēgumam ar metāla kārbu vajag vismaz 17 cm
Pieslēgumam ar plastmasas kārbu vajag vismaz 16 cm
Pieslēgumam ar lokano gofrēto gaisa vadu vajag vismaz 16cm
Ar īpašo ERGOVENT kārbu var iekļauties 14 cm brīvā vietā
MONTĀŽAS VEIDI
1 VEIDS
PIESLĒGUMS AR LOKANO GOFRĒTO GAISA VADU (skārda gaisa vadu sistēma)
Lokanais gofrētais gaisa vads pieslēgumam tiek izmantots, ja sistēma ir veidota no skārda gaisa vadiem. Šis pieslēguma veids ir visvienkāršākais.
Griestos tiek izgriezta atvere.

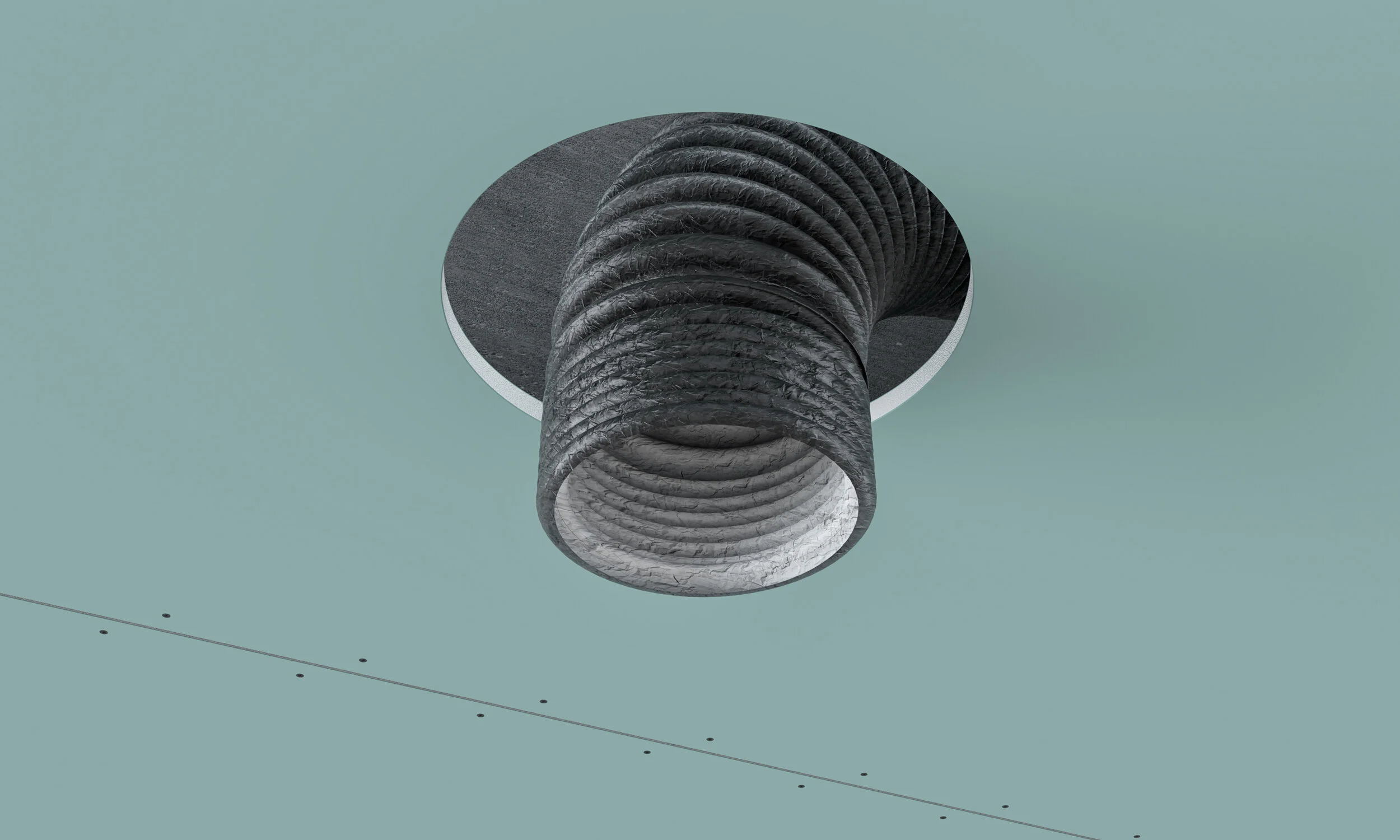

Elastīgais gofrētais gaisa vads tiek stiprināts pie difuzora uzmavas (der skava vai plastmasas siksna).
Difuzors tiek pagriezts leņķī un izbāzts cauri atverei. Tad tiek novietots paredzētajā stāvoklī (sānu stiprinājuma detaļas balstās pret ģipškartona plāksni).
Difuzors tiek stiprināts ar pašvītņgriezes skrūvēm. Skrūvēts tiek cauri ģipškartona plāksnei pie sānu stiprinājuma detaļām.
Iemontētais difuzors tiek nošpaktelēts, armēts ar stikla audumu, gruntēts un pilnībā nokrāsots ar tādu pašu griestu krāsu. Visu darba gaitu skatiet saitē uz sīku montāžas instrukciju.
2 VEIDS
PIESLĒGUMS AR DIFUZORA KĀRBU, JA ĢIPŠKARTONA PLĀKSNES VĒL NAV PIESKRŪVĒTAS
Ja ģipškartona plāksnes ir jau samontētas, izmantojiet 3. montāžas veidu.
Difuzora pieslēgšana ar pieslēguma kārbu (maksimālais diametrs 125 mm), ja ventilācijas sistēma ir veidota no lokanajiem 75 mm plastmasas gaisa vadiem.
Ja kārba ir no metāla, veiksmīgai montāžai vajag vismaz 7 cm no korpusa līdz profila apakšai (ja būs divi ģipškartona slāņi, tad 6 cm).
Ja kārba ir no plastmasas, veiksmīgai montāžai vajag vismaz 7 cm no gaisa vadiem līdz profila apakšai (ja būs divi ģipškartona slāņi, tad 6 cm).
Pieslēguma caurules tiek īsinātas: tām ir jābūt 4 cm dziļāk nekā apakšējā profila virsma (ja būs divi ģipškartona slāņi, šis attālums ir 3 cm)
Difuzora uzmava tiek ievietota pieslēguma caurulē. Ja nepieciešams, īslaicīgi piestiprina ar montāžas lenti, lai neizkristu
Tiek pieskrūvēta ģipškartona plāksne ar vajadzīgajā vietā izgrieztu atveri (242 mm)
Difuzors tiek stiprināts ar pašvītņgriezes skrūvēm. Skrūvēts tiek cauri ģipškartona plāksnei pie sānu stiprinājuma detaļām
Iemontētais difuzors tiek nošpaktelēts, armēts ar stikla audumu, gruntēts un pilnībā nokrāsots ar tādu pašu griestu krāsu. Visu darba gaitu skatiet saitē uz sīku montāžas instrukciju.
3 VEIDS
PIESLĒGUMS AR DIFUZORA KĀRBU, JA ĢIPŠKARTONA PLĀKSNES JAU IR PIESTIPRINĀTAS
Ja pieslēguma caurules ir nogrieztas vienā līmenī ar ģipškartona griestu virsmu, pārbaudiet, vai difuzora montāžai pietiks vietas:
Ja kārba ir no metāla, ir jāmēra attālums no griestiem līdz caurules beigām. Ja šis attālums ir vismaz 8,5 cm, vietas montāžai pietiek.
Ja kārba ir no plastmasas, ir jāmēra attālums no griestiem līdz dziļumā redzamo atveru apakšējai malai. Ja šis attālums ir vismaz 8,5 cm, vietas montāžai pietiek.
Ap cauruli tiek izgriezta apaļa 242 mm atvere un taisnstūra atveres, kurās ievietot stiprinājuma detaļas
Ja tiek izmantoti divi ģipškartona slāņi, atveres stiprinājuma detaļām tiek izgrieztas tikai apakšējā ģipškartona plāksnē

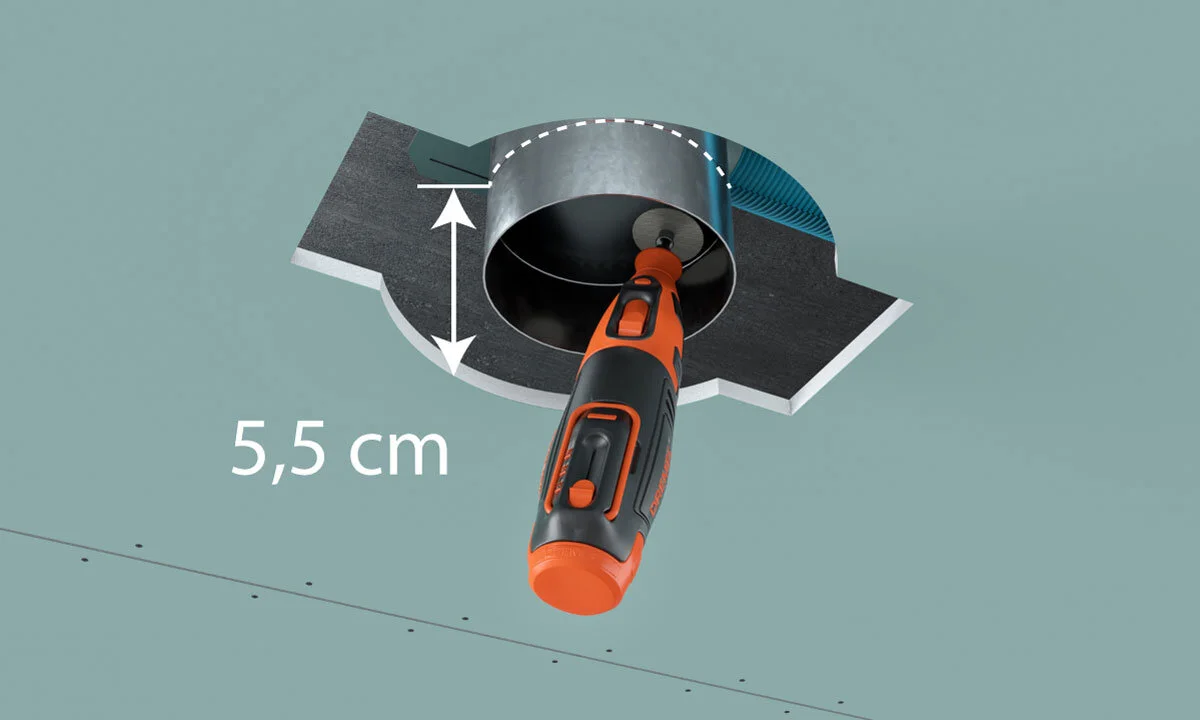

Tiek īsinātas pieslēguma caurules: tām ir jābūt 5,5 cm dziļāk nekā ģipškartona griestu virsma
Ja tiek izmantoti divi ģipškartona slāņi, caurules tiek īsinātas tādā pašā 5,5 cm attālumā no griestu virsmas

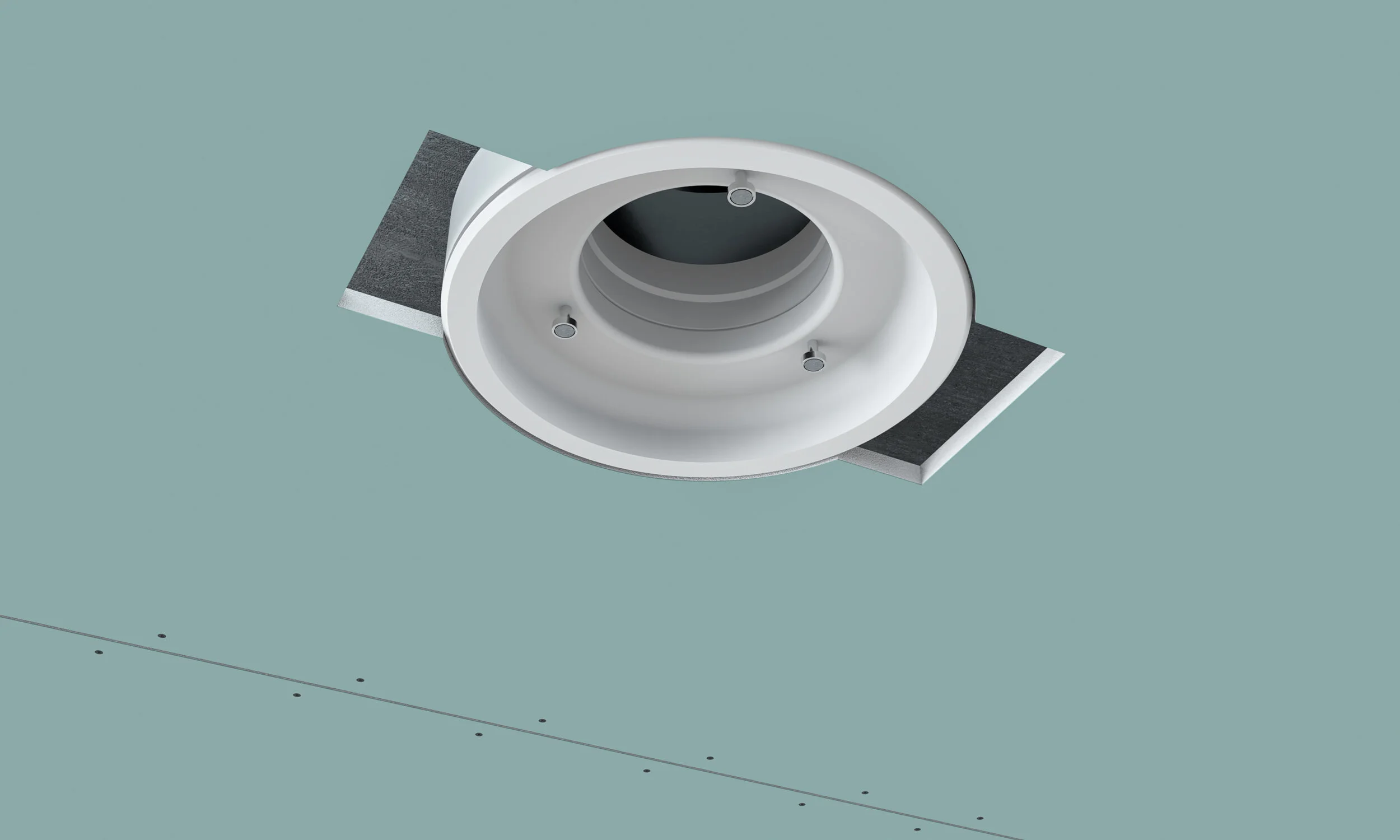

Difuzora uzmava tiek ievietota pieslēguma caurulē. Difuzors tiek ievietots dziļāk, kamēr stiprinājuma detaļas izvirzās caur ģipškartona plāksni.
Difuzors tiek pagriezts 90 grādu leņķī, lai stiprinājuma detaļas balstītos pret ģipškartona plāksni. Ja tiek izmantoti divi ģipškartona slāņi, stiprinājuma detaļas atradīsies starp plāksnēm
Difuzors tiek stiprināts ar pašvītņgriezes skrūvēm. Skrūvēts tiek cauri ģipškartona plāksnei pie sānu stiprinājuma detaļām
Stiprinājuma detaļām izgrieztās atveres tiek aizvērtas ar detaļām, kas ir izgrieztas no ģipškartona plāksnes
Ja tiek izmantoti divi ģipškartona slāņi, izgriezto atveru vietās tiek ielīmēti ģipškartona gabali
Difuzors ir iemontēts un sagatavots apdarei
Iemontētais difuzors tiek nošpaktelēts, armēts ar stikla audumu, gruntēts un pilnībā nokrāsots ar tādu pašu griestu krāsu. Visu darba gaitu skatiet saitē uz sīku montāžas instrukciju
4 VEIDS
PIESLĒGUMS AR ZEMA PROFILA KĀRBU
Zema profila ERGOVENT difuzora pieslēguma kārba dod iespēju montēt difuzoru vien 14 cm brīvā vietā (mērot no pārseguma līdz ģipškartona griestu virsmai).
GAISA PLŪSMAS REGULĒŠANA
Izkliedētāja vākam vienmēr jābūt vienā līmenī ar griestiem. Katram difuzoram ir ērts ERGOVENT balansēšanas vārsts. Ja ir nepieciešams papildus regulēt gaisa plūsmu, iesakām izmantot šos amortizatorus.
